📡 桩基检测 · 超声波通道
声测管 · 国标桩基检测专用通道
🔍 声测管是混凝土灌注桩（钻孔桩、挖孔桩）施工完成后，为超声波检测提供精密通道的关键预埋件。它确保探头顺畅到达桩底，耦合清水介质，精准捕捉桩身完整性信号，杜绝断桩、缩颈、夹泥等隐患。国标工程必备。
声测管四大核心作用
-
📦 1. 形成检测通道
声测管预先绑扎在钢筋笼上，随笼体放入桩孔。混凝土浇筑后，声测管内保持中空，超声波探头可顺利下放到桩底任何深度，实现无损检测路径。
-
💧 2. 保护探头与耦合介质
管内需注满清水，清水作为超声波传递的理想耦合介质，保障探头发射的超声波高效穿透管壁进入混凝土，同时保护精密探头免受泥浆、混凝土污染。
-
📊 3. 缺陷精准评估
通过分析超声波声时、波幅、频率等参数，可精准判断桩身是否存在断桩、缩颈、夹泥、离析、空洞等缺陷，并初步评估缺陷位置与范围。
-
🔁 4. 多管布置 · 全面检测
大直径或重要工程桩通常埋设3根及以上声测管（如三角形、四边形布置），实现多剖面交叉扫描，大幅提高缺陷检出率，全面评价桩身质量。
📐 多剖面交叉检测 · 全断面覆盖
依据国标 JGJ 106-2014，当桩径 ≥ 1.2m 时建议埋设 3 根及以上声测管。三角形布置可获得3个检测剖面；四边形（4管）可获得6个交叉剖面，极大提升隐蔽缺陷识别能力，保障基础工程安全。声测管材质与壁厚需满足耐压、密封性标准，管内清水中需保持无气泡，确保超声波波形完整。
🔺 三角形布置 · 三剖面
⬛ 四边形布置 · 多剖面全覆盖
✨ 多管联合检测，可实现层析成像，三维还原桩身完整性，最大程度降低隐蔽缺陷漏检风险。
📈 超声波检测 · 核心判据
- 声时/声速 — 异常区域反映混凝土密实度降低或空洞
- 波幅衰减 — 大幅度衰减指示严重缺陷（夹泥、离析）
- 频率变化 — 接收波主频下降提示破碎或松散区
- PSD 判据 — 声时-深度曲线突变点精准定位缺陷深度
- 多管斜测 — 层析成像技术，三维还原桩身完整性
🧱 工程价值总结 —— 声测管不仅是超声波检测的物理通道，更是确保大直径超长桩、重要桥梁与高层建筑基础质量最后一道"听诊器"。正确埋设、规范注水、多管联合，为百年工程提供可靠数据支撑。
📐 国标 GB/T 31438-2015
🔊 超声波透射法检测规程
🧪 耦合介质: 清水
⚙️ 声测管内径 ≥ 40mm
📸 超声波检测实景示意 · 声测管耦合流程

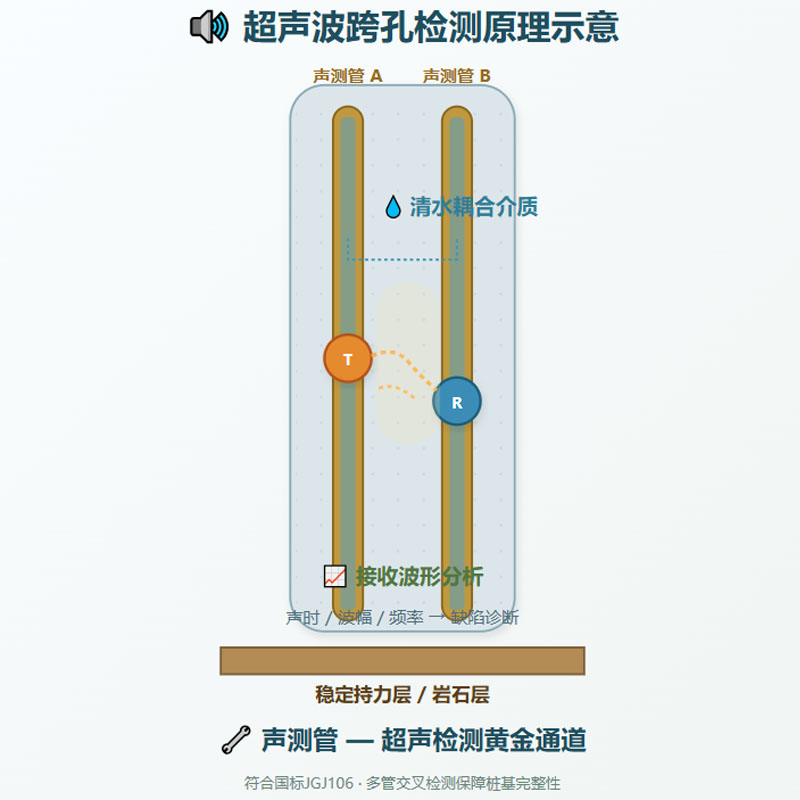

⚙️ 图：声测管跨孔超声波检测示意（管内注水耦合，发射/接收换能器协同工作，多剖面分析缺陷）
声测管技术专栏 · 基于现行国家标准与行业检测规程，打造安全可靠的桩基质量防线。
